产品概述

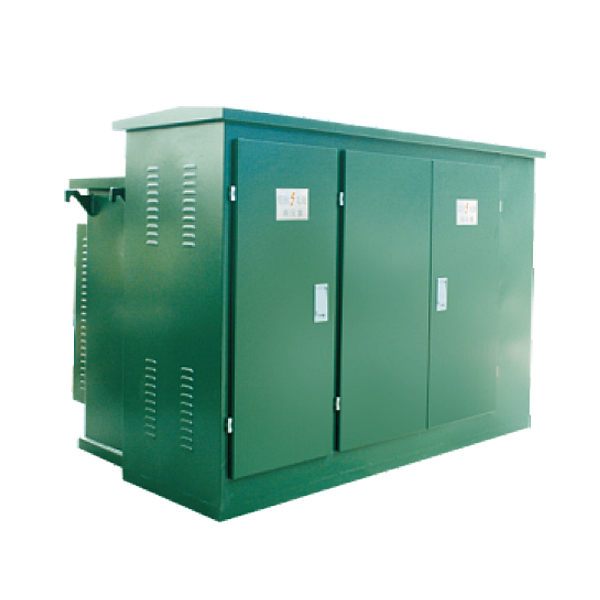

 YB□-12预装式变电站是本公司推出的国产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电，以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表。压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及双电源型供电方式。为了使此种产品更适合于我国电网的实际要求，本公司又推出了插拔型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，本公司生产的YB□-12型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

型号及含义

使用环境

● 环境温度：最高气温+40℃，最低气温-30℃；
● 海拔：≤1000m；
● 风速：相当34m/s(不大于700Pa);
● 湿度：日相对湿度平均值不大于95%；月相对湿度值不大于95%；
● 防震：水平加速不大于0.4m/S2，垂直加速度不大于0.15m/S2;
● 安装地点倾斜度：不大于3°；
● 安装环境：周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；订购本产品超出上述条件的规定时，可与本公司协商。

产品优点

● 结构紧凑，体积小，仅为同容量国产欧式箱变的1/3～1.5左右，大大减少占地面积。
● 全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。
● 高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高。4.变压器性能卓越：低损耗、低噪音，低温升；过载能力强，抗短路，耐冲击能力强。
● 满足各种低压馈出要求，可按方案选择，亦可自选设计；
● 电缆头有200A肘型插头600A“T”型固定式电缆接头两种，均可配置全绝缘氧化锌避雷器，200A型电缆头可以带负荷插拔，又可以起到隔离开关的作用。

额定参数

● 额定电压：10kV/0.4kV
● 高压侧额定电压：10KV
● 高压侧最高电压：12KV
● 低压侧额定电压：0.4KV
● 额定频率：50Hz
● 高压开关热稳定容量：20kA/2S
● 低压主回路开关额定短路分断能力：35KA
● 低压配出回路开关额定短路分断能力：35KA
● 高压负荷开关转移电流：＞1500A

绝缘水平

结构特点

箱壳骨架结构采用槽钢制造，有较高的机械强度，外壳采用铝合金板等材料制造，表面光滑平整，产品美观大方，且具较好的防腐性能。箱体的基座高出地基300-600mm。柜壳所有的门均向外开，开启角度大于90°，且设定位装置。并装有把手，暗门和能防雨、防堵、防锈的暗锁，箱体均匀为全密封防盗结构；为保证在一般周围空气温度下运行时，所以的电器设备的温度不超过其最大允许温度，箱体设有足够的自然通风口和隔热措施。预装式变电站的箱体设有专用接地导体，该接地导体上设有接地网相连的固定连接端子，其数量为两个以上，有明显的接地标志。接地端子为直径不小于12mm的铜质螺栓，接地导体采用铜带，其电流密度不大于200A/mm2截面不小于30mm2,并保证流过量最大短路电流时不发生过热或影响周围物体的安全。专用接地导体所承受的动，热稳定电流应与高压配电装置的接地方式相配合。
