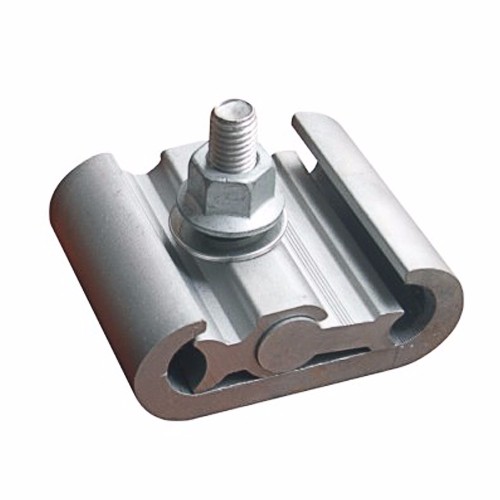

一、C型线夹简介
C型线夹是一种非承力型电力导线连接器主要用于架空配电线路中20kV架空绝缘导线、铝绞线、钢芯铝绞线、钢绞线和铜导线非承受力位置上T接接续或跳线用。该线夹采用导电性能良好的高强度特殊铝合金制造，结构采用合理C型和铰型楔块构成，当铰型楔块在外力作用下，将导线压紧在线夹壳体和楔块之间。当导线热胀冷缩时，C型结构应用具有的弹性，始终保持线夹与导线间持久恒定的接触压力。它随着外界环境及负载条件的变化，而接触压力不变，满足了接续连接的最佳要求。
二、C型线夹结构特点：
1.接触性能：线夹与导线接触面大，夹紧力恒定，直流电阻比率在0.85～0.9之间；
2.过载能力：过载能力达到核定电流2倍以上；
3.牢固性能：高强度材料，不锈钢螺栓紧固，连接可靠，永不脱落；
4.热循环性能：热循环性能好，始终在直流电阻比率1以下运行；
5.安装：安装和拆卸方便，适合高空作业；
6.节能性能，材质采用高强度特殊铝合金制造，无电磁损耗，抗腐蚀、抗氧化。
C型线夹主要用于架空配电线路中20kV架空绝缘导线、 铝铰线、钢芯铝铰线、 钢铰线和铜导线非承受力位置上T接接续或跳线用。 该线夹采用导电性能良好的高强度特殊铝合金制造， 结构采用合理C型和之间。 当导线热胀冷缩时，C 型结构应用具有的弹性， 始终保持线夹与导线间持久恒定的接触压力。 它随着外界环境及负载条件的变化， 而接 触压力不变， 满足了接续连接的最佳要求。
三、C型线夹主线参数
| 型号 | 主线 | 支线 | 主要尺寸 | |||
| 适用导线和电缆铝绞线截面（mm²） | 适用导线和电缆铝绞线截面（mm²） | B | R | L | M | |
| JC-1 | 35-50 | 35-50 | 64 | 6 | 40 | 10 |
| JC-2 | 70-95 | 35-95 | 64 | 6 | 50 | 10 |
JC-3 | 120 | 35-120 | 71 | 8 | 52 | 10 |
JC-4 | 150 | 35-150 | 75 | 8.5 | 52 | 10 |
JC-5 | 185 | 35-185 | 87 | 9.5 | 70 | 12 |
JC-6 | 240 | 35-240 | 104 | 11.5 | 75 | 12 |
四、C型线夹安装说明
C型线夹为非承力型电力连接金具， 不能用作承力金具 ； 只能使用于导线的连接,跳线, “T”接及变压器引下线。线夹适用于电压等级：380kV、10kV、35kV、110kV、220kV、可以铝－铝、铜－铜、铁－铁的连接。无须包铝包带。
1、确定型号:仔细核对导线与线夹上所标一致,如:CT-822 LGJ185-LJ120/95,LGJ95表示为：LGJ185对LJ(TJ)120或LGJ185对LJ(TT)95或LGJ185对LGJ95 的连接。 (如图 1)
2、 确定大小线 ：因 线夹在设计中考虑满足不同线径的配合,铰接块两边的内弧面有不同的尺寸,大弧面配合大导线;小弧面配合小导线。规 定：母线为大(主)线,公块为小(支)线,把铰接块拿出,使其成拱状(两铰块转成一定角度)。 (如图2)
3、 放好导线和螺栓:把导线放入” C” 件线槽中,根据大小线放入成弓形向外。从 “C”件背面插入螺栓,使螺栓位于铰接块顶部的中间位,用扳手拧紧螺栓。 (如图3、4)
4、 确认已经装好:在拧紧螺栓时,在最后几个螺牙应有明显受力感,把铰线块压平,顶住”C”件即可。 “C”件应有微微变形。 (如图5)
5、拆卸：松开螺栓,在铰接与 “C”件间插入螺丝批,用力向上撬,使铰接块向上拱即可。

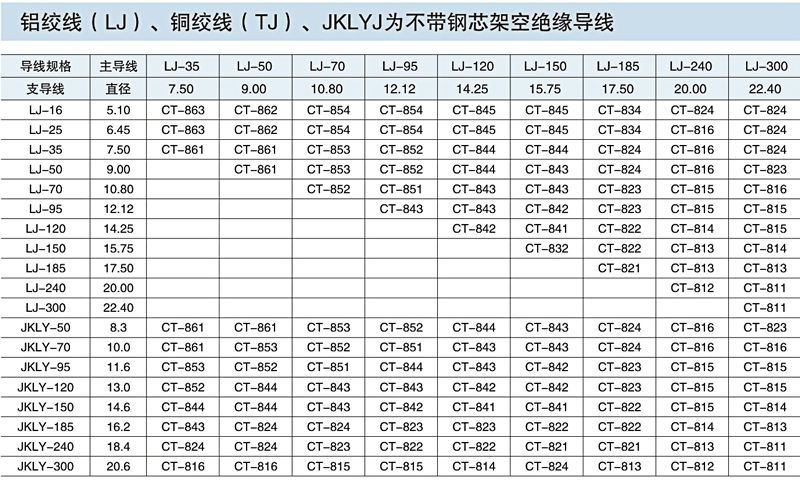

五、C型线夹选型对照表
